電力機具牽引機分類及懸掛方式有哪些？

作者：?jiǎn)⒔娏?/div>

發布時間：2019-11-02 11:45:04

一、電力機具牽引機：

鐵路線電力機車、工礦企業電力機車、電力工程傳動系統內燃機車和各種電動車輛（如電瓶車、大城市電動車、地下鐵道電動式車子）上用以牽引的電機。

中文名字：牽引機；主要用途：各種各樣大中型電機的牽引功效；分類：牽引電動機、牽引發電機、輔助工具電機、電纜電線輔助工具機器設備、履帶式氣動式光纜牽引機；懸掛方法：抱軸式懸掛或半懸掛；難題：直流和脈流牽引電動機的“轉為”。

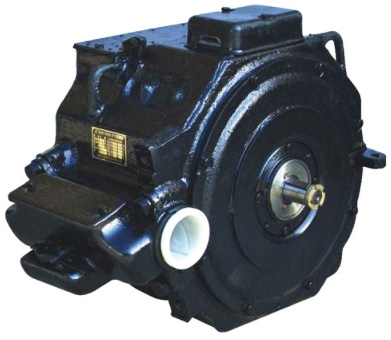

二、牽引電動機詳細介紹：

在電力機車或動車?yán)镉靡则?qū)動器一根或幾顆動輪軸的電動機。牽引電動機有各種類型，如直流牽引電動機、溝通交流多線程牽引電動機和溝通交流同歩牽引電動機等。直流牽引電動機，特別是在是直流串勵電動機有不錯變速特性與工作特點，融入電力機車牽引特點的必須，得到市場應用?！恳妱?dòng)機的原理與一般直流電機同樣，但是獨特的工作中標準：室內空間規格遭受護軌和主動輪直經的限定；在電力機車運作根據軌縫和道岔時要承擔非常大的沖擊性震動；大、傳動齒輪齒合欠佳時電樞上面造成明顯的扭曲震動;在極端自然環境中應用，雨、雪、灰沙非常容易入侵等。因而牽引電動機在設計方案和構造上也是很多規定，若想靈活運用人體室內空間使結構緊湊，要選用高級的絕緣層材料和導磁原材料，零部件須要較高的沖擊韌性和彎曲剛度，整臺電機須要優良的自然通風熱管散熱標準和防污防濕工作能力，要采用獨特的對策以應對較為艱難的“換相”標準以降低炭刷下的火苗等。

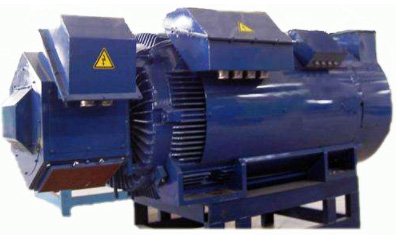

三、牽引發電機詳細介紹：

1、專用型于電力工程傳動系統內燃機車，以供求平衡牽引電動機電力工程的發電機，稱為主發電機。牽引發電機有直流和溝通交流二種。直流牽引發電機立即向直流牽引電動機供電系統。溝通交流牽引發電機傳出的三相交流電經硅整流器變壓器后再向直流牽引電動機供電系統。溝通交流逆變電路是三相的，變壓器工作電壓盡管有脈動，但脈動量較為小，因而牽引電動機還被覺得是一般的直流電機；

2、輔助工具電機：電力機車上的輔助工具電機能用直流電機，也能用三相溝通交流異步電機。用直流電機做為輔助工具電機時，須由專用型的硅整流器供電系統。用三相溝通交流多線程輔助工具電動機時，須由靜止不動變著法子、直流變頻設備或?qū)Ｓ眯偷霓D(zhuǎn)動電機供求平衡三相電源。這類專用型的轉動電機稱之為劈相機，能夠把單相交流電變成三相交流電。

四、電力機具牽引機有兩種懸掛方法：

1、一種是牽引電動機和動輪軸聯接的懸掛方法，稱之為抱軸式懸掛或半懸掛。選用這類懸掛方法時，主動輪根據軌縫和道岔所造成的沖擊性震動會立即發送給牽引電動機。抱軸式懸掛適用構造速率小于120千米/鐘頭的機車車輛。另一種是架承式懸掛(或稱全懸掛)。選用這類懸掛方法時牽引電動機固定不動懸掛在轉向架架構上，在牽引電機轉軸端和小、大齒輪中間添加各種各樣延展性聯接元器件，以減少?zèng)_擊性震動的危害。架承式懸掛適用構造速率高過120千米/鐘頭的機車車輛；

2、在用牽引變電器降血壓經硅整流器或大功率晶閘管變壓器后供電系統給直流串勵牽引電動機時，加進牽引電動機里的工作電壓為脈動工作電壓，因而這類牽引電動機稱之為脈流牽引電動機。功率脈流牽引電動機的“換相”標準更為艱難。除此之外，電動機內部也有一些額外耗損，進而造成電動機溫度，因而，脈流牽引電動機在設計方案和構造上也要采用一定的獨特對策，以處理“換相”和溫度2個凸出的難題。
